随着低功耗，高性能的迷你主机及其配套电子件，屏幕技术的日益成熟。由于具有减少人力成本，可以迅速大范围投放，使用方便快捷等优势，各种类型的自助终端设备开始广泛的应用在各种不同场合，实现自助购票、自助登记或者自助查询等等一系列功能。为了进一步的满足用户的使用需求，现有的自助终端设备(以下简称终端机)也越来越倾向于轻薄，美观，易操作维护等发展方向。
在实现本实用新型过程中，发明人发现相关技术存在以下问题：现有的自助终端设备中，设备维护的工作量较大，整体的结构设置不够轻薄，一体性不足。
针对上述技术问题，本实用新型实施例提供了一种自助服务终端机，以解决现有的自助服务终端机不够轻薄，维护工作不便于进行的问题。
本实用新型实施例的第一方面提供一种自助服务终端机。所述自助服务终端机包括：
铝型材框架，所述铝型材框架包括用于容纳显示屏幕的显示区以及机身区；所述显示区与机身区相交处设置有钣金固定件；
机身，所述机身与所述铝型材框架和所述钣金固定件连接，固定设置在所述机身区，所述机身的背部设置有钣金后盖；
镜面玻璃，所述镜面玻璃具有与所述铝型材框架相适配的尺寸，设置在所述铝型材框架上；所述镜面玻璃与所述显示屏幕之间设置电容触控夹层；
可选地，所述铝型材框架为长方形框架；所述钣金固定件沿所述长方形框架的宽度方向设置。
可选地，所述电容触控夹层包括导电层、玻璃层以及屏蔽层；所述导电层的四角向外延伸出电极，所述镜面玻璃与所述电容触控夹层配合，形成用于检测触摸信号的电容屏。
可选地，所述交互设备包括扫码设备、感应设备以及打印机；所述扫码设备、感应设备以及打印机分别固定设置在所述机身对应的位置上，以形成所述扫码区、感应区以及取票口。
可选地，所述镜面玻璃在与所述显示屏幕对应的区域设置为透明，其它部分背部丝印为黑色。
本实用新型实施例提供的技术方案中，采用了钣金和铝型材配合的结构，保证了机身可以设计为更为轻薄的形状。另外，在机身表面覆盖的镜面玻璃作为电容屏的一部分，形成完整的电容屏结构，保证了机身的镜面一体化结构。
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
需要说明的是，当元件被表述“固定于”另一个元件，它可以直接在另一个元件上、或者其间可以存在一个或多个居中的元件。当一个元件被表述“连接”另一个元件，它可以是直接连接到另一个元件、或者其间可以存在一个或多个居中的元件。本说明书所使用的术语“垂直的”、“水平的”、“左”、“右”、“上”、“下”、“内”、“外”、“底部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
除非另有定义，本说明书所使用的所有的技术和科学术语与属于本实用新型的技术领域的技术人员通常理解的含义相同。本说明书中在本实用新型的说明书中所使用的术语只是为了描述具体的实施方式的目的，不是用于限制本实用新型。本说明书所使用的术语“和/或”包括一个或多个相关的所列项目的任意的和所有的组合。此外，下面所描述的本实用新型不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。

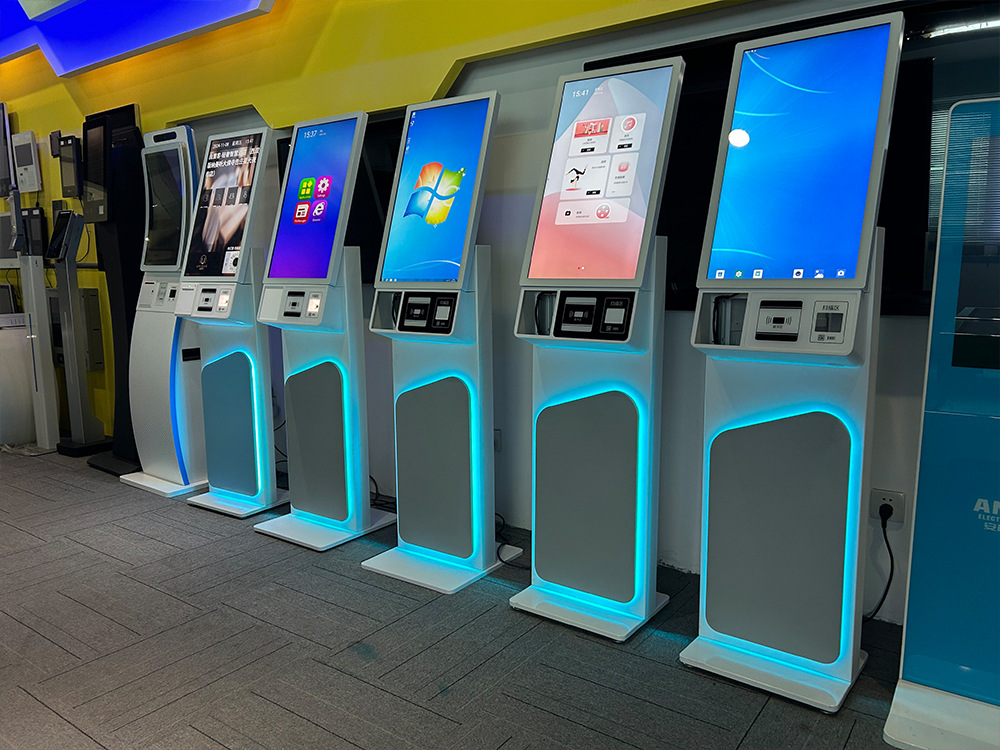

图1为本实用新型实施例提供的自助服务终端机。如图1所示，所述自助服务终端机可以包括：铝型材框架10，机身11，底座12，显示屏幕13，镜面玻璃14以及若干个交互设备15。
所述机身的背部为钣金后盖16，围成封闭的收容空间。所述底座12与所述机身11固定连接以支撑所述机身11保持竖立状态。在一些实施例中，所述底座可以采用厚度为8mm的钣金底座。
钣金后盖16与机身11之间围成的空间也可以用于容纳放置一些必须的交互设备以及功能模块。在本实施例中，机身11采用扁平状的长方体结构，整体结构轻薄。当然，也可以采用其它合适的结构。
具体的，所述钣金后盖16上还可以设置有至少一个可开启的维护门。在需要对自助服务终端机的内部设备进行维护时，可以通过开启这一维护门来完成，比较便于工作人员对设置于内部的打印机，扫描仪，NFC，主机等电子部件进行日常维护。
所述镜面玻璃14具有与所述机身11的正面相适配的尺寸，覆盖在整个自助服务终端机的正面。镜面玻璃14与所述显示屏幕13之间设置有用于实现电容触控功能的电容触控夹层，从而使镜面玻璃14与电容屏组件相配合，构成完整的电容屏。
这样的方式可以实现机身表面的全平面展示，不会形成台阶面，达到触控区域与整机玻璃完美结合的效果。
为了实现轻薄化处理，本实施例中配合使用钣金和铝型材框架结构。该铝型材框架为铝合金型材挤压，表面喷砂处理，可以包覆在机身的四周，用于固定镜面玻璃，减轻了整机重量，增加了美观程度。
如图2所示，所述铝型材框架为长方形框架，容纳显示屏幕的显示区A以及机身区B。该铝型材框架结构10上设置有钣金固定件21，沿宽度方向设置，位于显示区A和机身区B之间的相交处。即钣金固定件21为显示区和机身区的分割线与所述铝型材框架和所述钣金固定件21连接，固定设置在所述机身区B。显示屏幕13则固定设置在所述显示区A内。
所述一个或者多个交互设备15固定设置在机身11对应的位置，用于提供相应的功能。所述交互设备具体可以是任何合适的，与用户相互间进行交互的设备。其可以包括：扫码设备151、感应设备152以及打印机153。
其中，所述扫码设备、感应设备以及打印机分别设置在所述机身11上，以形成所述扫码区、感应区以及取票口，用以实现不同的功能。例如，扫码区可以扫描读取用户的二维码或者支付码。例如，用户可以通过扫描二维码或者扫码区识别，确认购票信息后通过打印机打印出票，完成相应的取票操作。
感应区用于感应采集非接触式卡的信息。扫描仪使用USB接口扫描仪，通过识别手机上的购票二维码进行取票，票纸可通过出票区打出。
这些设备组成了平面操作区域。在另一些实施例中，还可以根据自助服务终端机的具体应用环境，在平面操作区域中调整或者设置不同的功能模块，满足用户的需求，例如增加银行卡读卡器，身份证阅读器，或者形成相应的发卡区，实现自助发卡功能。
镜面玻璃14可以粘贴在机身上，四周通过铝型材包裹固定，并通过玻璃操作区域开口，丝印等操作，添加其他模块则可实现终端机的取票，扫描，NFC等功能。
例如，为了避免对显示效果的干扰，所述镜面玻璃14可以在除了与所述显示屏幕对应的区域以及机身上部分的广告展示区域外，在其它部分均背部丝印为黑色。
在一些实施例中，镜面玻璃还可以进行相应的处理，例如背部设置灯条，与广告显示区相互配合，实现更为炫目的广告演示效果。
在本实施例中，所述钣金后盖的上部设计为弯折部，与所述铝型材固定连接。底座可以采用厚度8mm的钣金底座，通过锁螺丝与所述机身固定连接，发挥支撑作用，支撑所述机身保持竖立状态。
以下结合电容屏的具体触控检测原理，详细的描述自助服务终端机的触控区域与整机镜面玻璃的实现原理：
电容屏通常由四层结构组成：保护层、导电层、非导电层以及屏蔽层。制备时，首先将单层有机玻璃作为基板(即非导电层)，在有机玻璃的内外表面分别均匀的锻上一层透明导电薄膜(即导电层和屏蔽层)。然后，分别在外表面的透明导电薄膜的四个角上锥上一个狭长的电极。最后，在其上覆盖上透明的保护层。
当手指触摸电容式触摸屏时，在工作面接通高频信号，此时手指与触摸屏工作面形成一个耦合电容，这相当于导体，因为工作面上有高频信号，手指触摸时在触摸点吸走一个小电流，这个小电流分别从触摸屏的四个角上的电极流出，流经四个电极的电流与手指到四角的直线距离成比例，控制器通过对四个电流比例的计算，即可得出接触点坐标值。
在本实施例中，镜面玻璃14作为保护层。电容触控夹层由导电层、非导电层以及屏蔽层组成。电容触控夹层的各层均为透明层，设置在镜面玻璃和显示屏幕之间。在使用过程中，由显示屏幕向用户展示相应的画面，所述镜面玻璃与所述电容触控夹层配合，形成电容屏用于采集用户在显示屏幕上的触控信号。
为了取得更好的显示效果，在一些实施例中，所述电容屏组件13可以采用尺寸较大的显示屏幕来向用户提供更好的使用体验，例如42寸或者更大尺寸的屏幕。
综上所述，本实用新型实施例提供的自助服务终端机，实现了触控区域与整机表面玻璃的完美结合(传统终端机的触控区域与机身表面之间存在台阶)。终端机的外观变得更加美观，轻薄，大方，全玻璃平面操作也更有效的提高用户的操作体验。
而且，通过使用铝型材边框的方式，同传统终端机相比减轻了重量，减少了生产(传统终端机采用纯钣金制造)及运输和维护成本；型材与玻璃相结合的方式也让机器外观结构更为流畅。
由于机体表面是全玻璃界面，所以灯条可以在玻璃界面任意处安装并透光(透光部位为导光板)，以达到令人满意的灯光效果。例如，机身广告灯箱处可以添加蓝光，从而让广告的展示效果更好(在传统的机型中，由于使用纯钣金制造，所以只能通过在展示部分切除钣金，添加亚克力来实现透光的效果)。
可以理解的是，对本领域普通技术人员来说，可以根据本实用新型的技术方案及本实用新型构思加以等同替换或改变，而所有这些改变或替换都应属于本实用新型所附的权利要求的保护范围。
